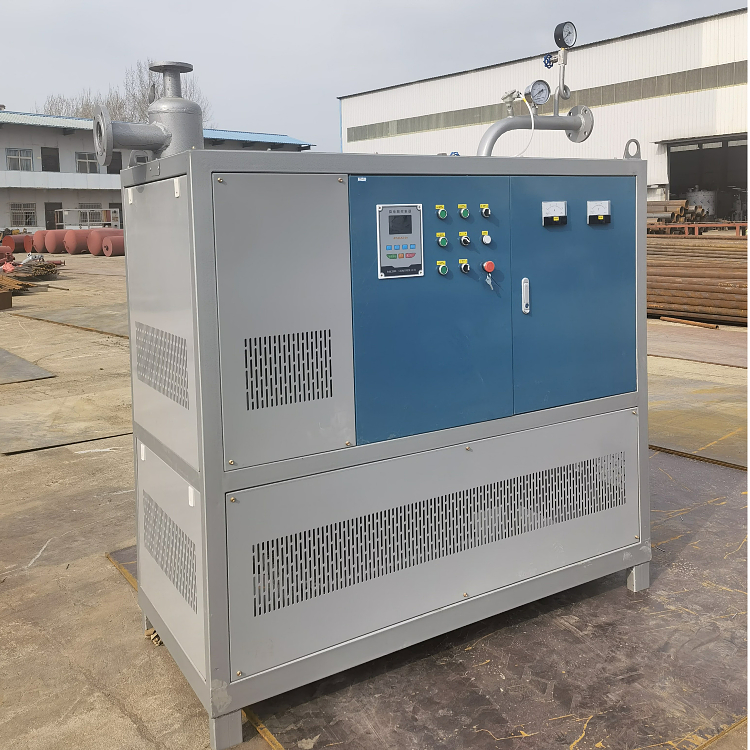

1、 DR系列防爆有機熱載體鍋爐是一種新型環保的熱能轉換設備。導熱油加熱機組是一種新型環保的熱能轉換設備，以電力為能源，通過電熱元件將電能轉換成熱能；以有機熱載體（導熱油）作為傳熱介質，通 過高溫油泵將導熱油在系統中進行強制性循環，使其被周而復始的加熱，從而達到滿足 需熱設備連續獲得所需熱能的目的；并可滿足生產流程中設定的工藝溫度以及高精度控 溫的要求。
通常防爆導熱油加熱機組由主機（加熱體、防爆高溫油泵及過濾器）、高位槽、控制柜、管路等作為一整套設備與用熱設備共同組裝形成強制性液相循環的加熱系統
2、 結構特性與規格：
1）爐體的兩組組管子φ273×8，通過φ76×4的管子與集箱串聯一起，然后流入使用系統。
2）溫度計接口、壓力計接口采用DN15的接口，接管接采用φ22X4。
四、 管子流速的確定
GB/T17410-2008《有機熱載體爐》中推薦流速：
輻射段，V1＞2m/s； 對流段，V2＞1.5 m/s
所用有機熱載體最高允許液膜溫度tfpermit=370℃。
五、輔機選用
循環泵 | WRY50-32-200 | 流量Q：18m3/h | 揚程 H=40m |
轉速n=2900r/min | 電機型號112M | 功率 N=5.5KW | |
補給泵 | YCB0.6-0.6 | 轉速1710 r/min | 規定壓力0.6MPa |
電機型號Y80L1/2-4 | 功率N=0.75KW | ||
YDR150-1.0/300/280鍋 爐 控 制 箱 | |||
六、安全控制
安全附件及安全保護裝置
a）超溫報警控制：進出口油溫顯示熱電偶XMT-122；根據設定值控制有機熱載體爐燃燒，加熱爐進出口油溫超過最高給定值，控制柜報警，同時聯鎖有機熱載體爐的停止加熱體供電。
b）差壓報警控制：差壓報警裝置XMT-2002；加熱爐進出口油的差壓低于給定值，控制柜報警，同時聯鎖有機熱載體爐的加熱體供電。
c）出口超壓報警控制：電接點壓力表YX-150。
加熱爐出口油的壓力大于壓力表給定值，控制柜報警，同時聯鎖有機熱載體爐的風機停止工作。
d）出口溫度控制與燃燒系統聯鎖，溫度降低，電流加大，溫度升高，電流減小。
e)當鍋爐系統內有機熱載體總注入量大于5m3時，按照TSG G0001-2012《鍋爐安全技術監察規程》11.3.6.2-11.3.6.6的要求裝設安全保護裝置。
參數 | 數據 |
額定熱功率 | 150kw |
鍋爐工作壓力 | 1.0Mpa |
額定出口油溫 | 300℃ |
額定進口油溫 | 280℃ |
加熱管功率 | 50kw |
加熱管數量 | 3組 |
電壓 | 380v |
頻率 | 50Hz |
設計計算壓力 | 1.3Mpa |
試驗壓力 | 1.5Mpa |
設計熱效率 | 98% |
本體儲油量 | 0.192m3 |
鍋爐尺寸 | 1950*1600*3600 帶高位槽 |
